Alfa Dashboard

Introduzione

Alfa Dashboard è un progetto amatoriale ideato per tenere sotto controllo alcuni parametri auto per Alfa Romeo Stelvio e Giulia con motorizzazioni diesel, inizialmente pensato per il monitoraggio dello stato di rigenerazione del DPF, successivamente implementato con altri parametri utili per il monitoraggio in tempo reale dei parametri automobilistici tramite connessione OBD-II.
Il firmware è progettato per microcontrollori ESP32, sfrutta la libreria ELMduino e una GUI interattiva realizzata con LVGL, ottimizzata per schermi con touch capacitativi.

Funzionalità principali

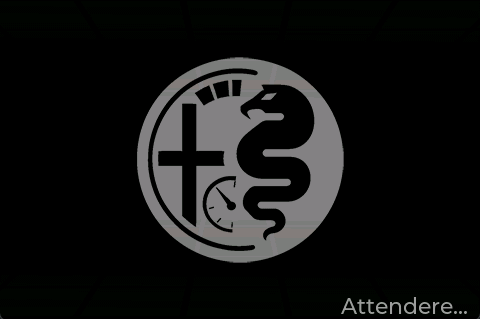

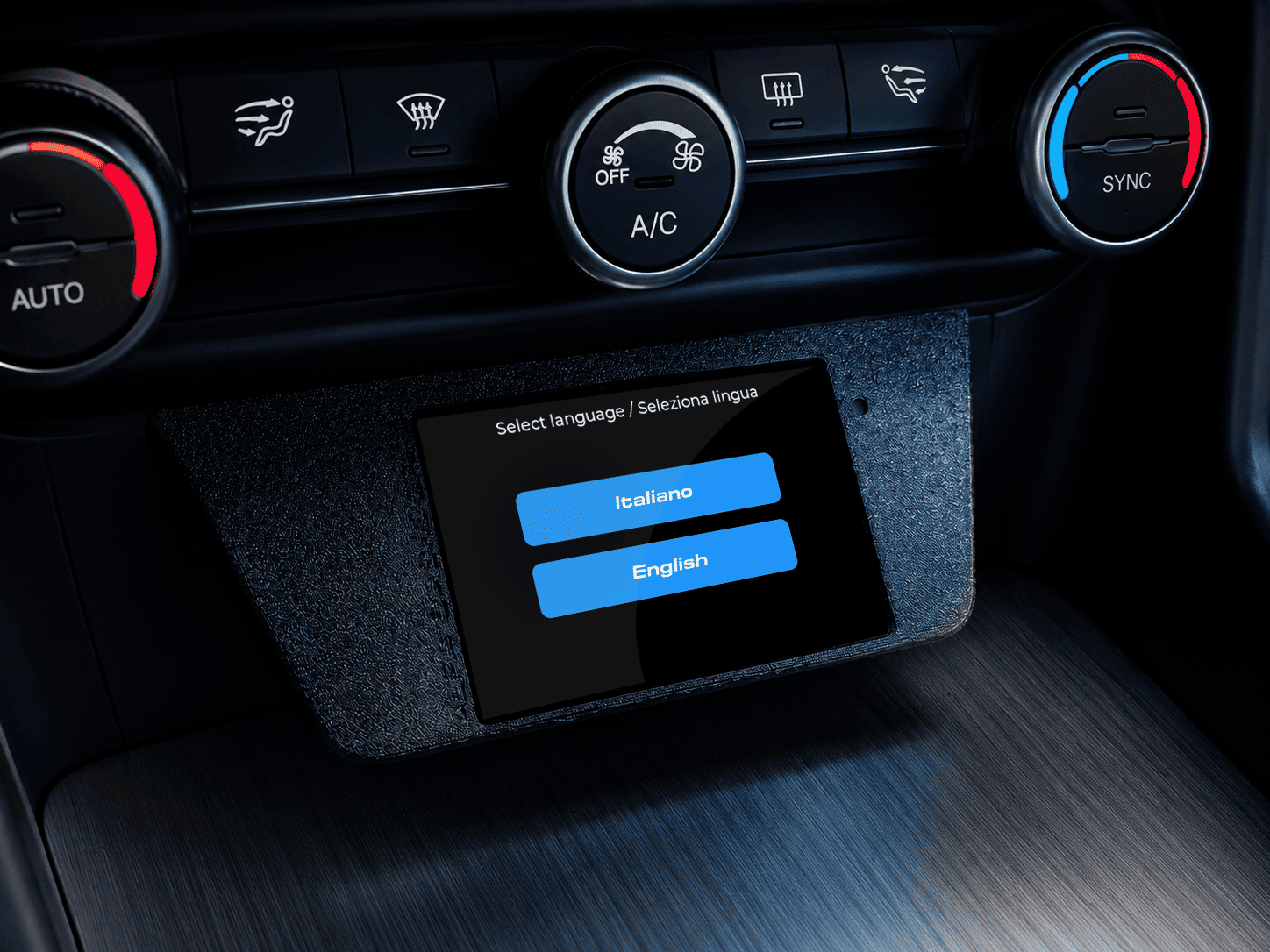

1. Schermata di Avvio: Logo animato, boot e preparazione connessione Bluetooth.

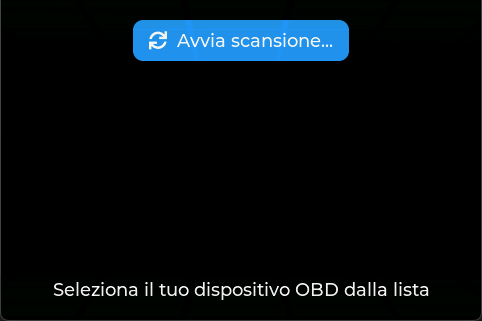

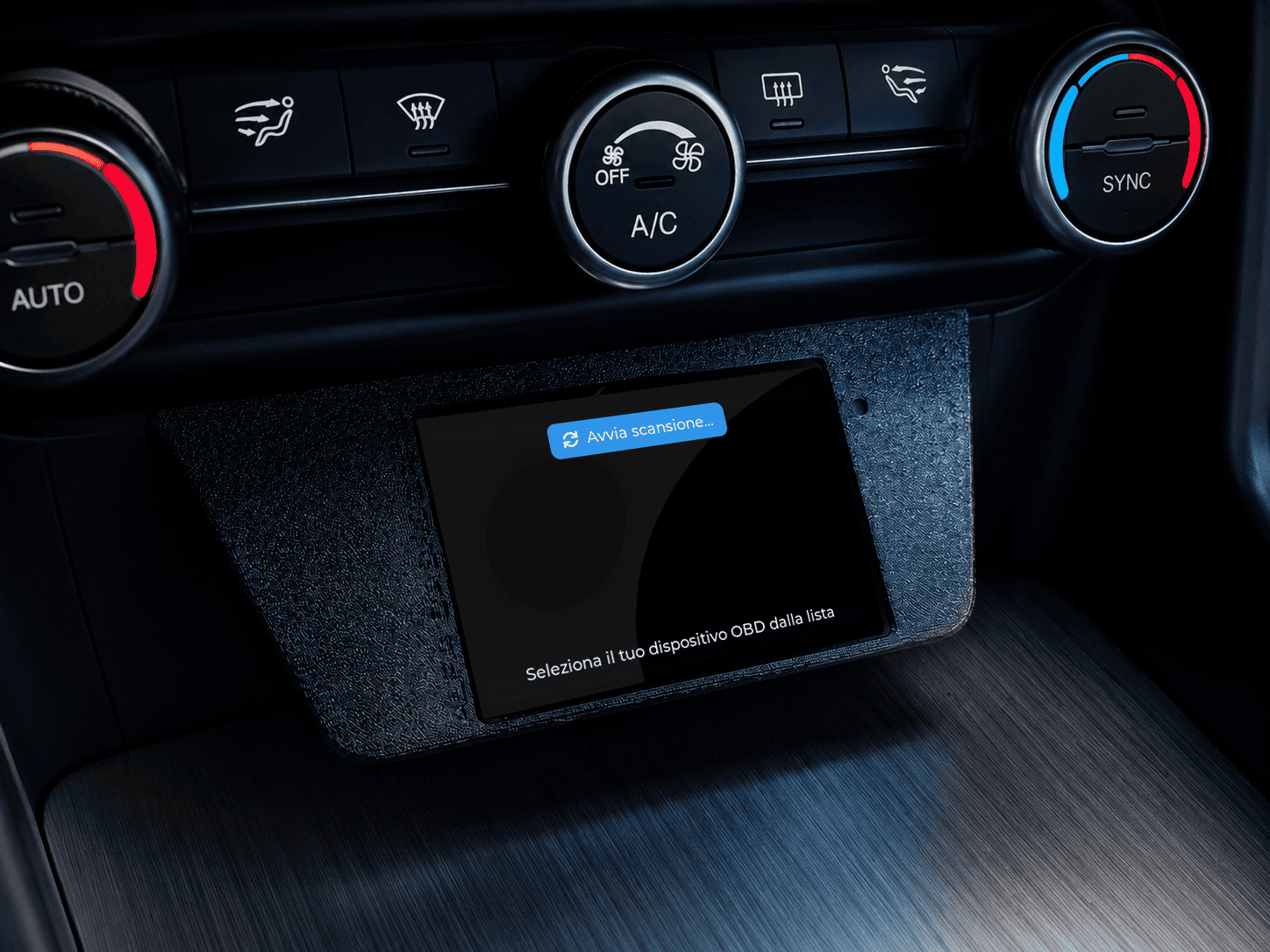

2. Connessione Bluetooth: Scansione e selezione dispositivi OBD-II compatibili, connessione immediata.

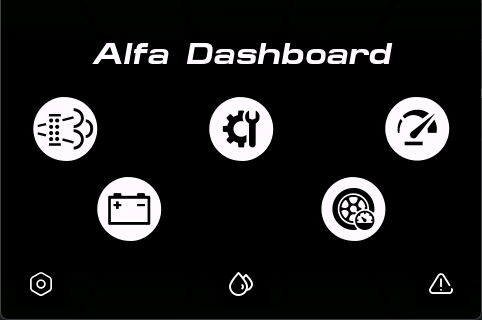

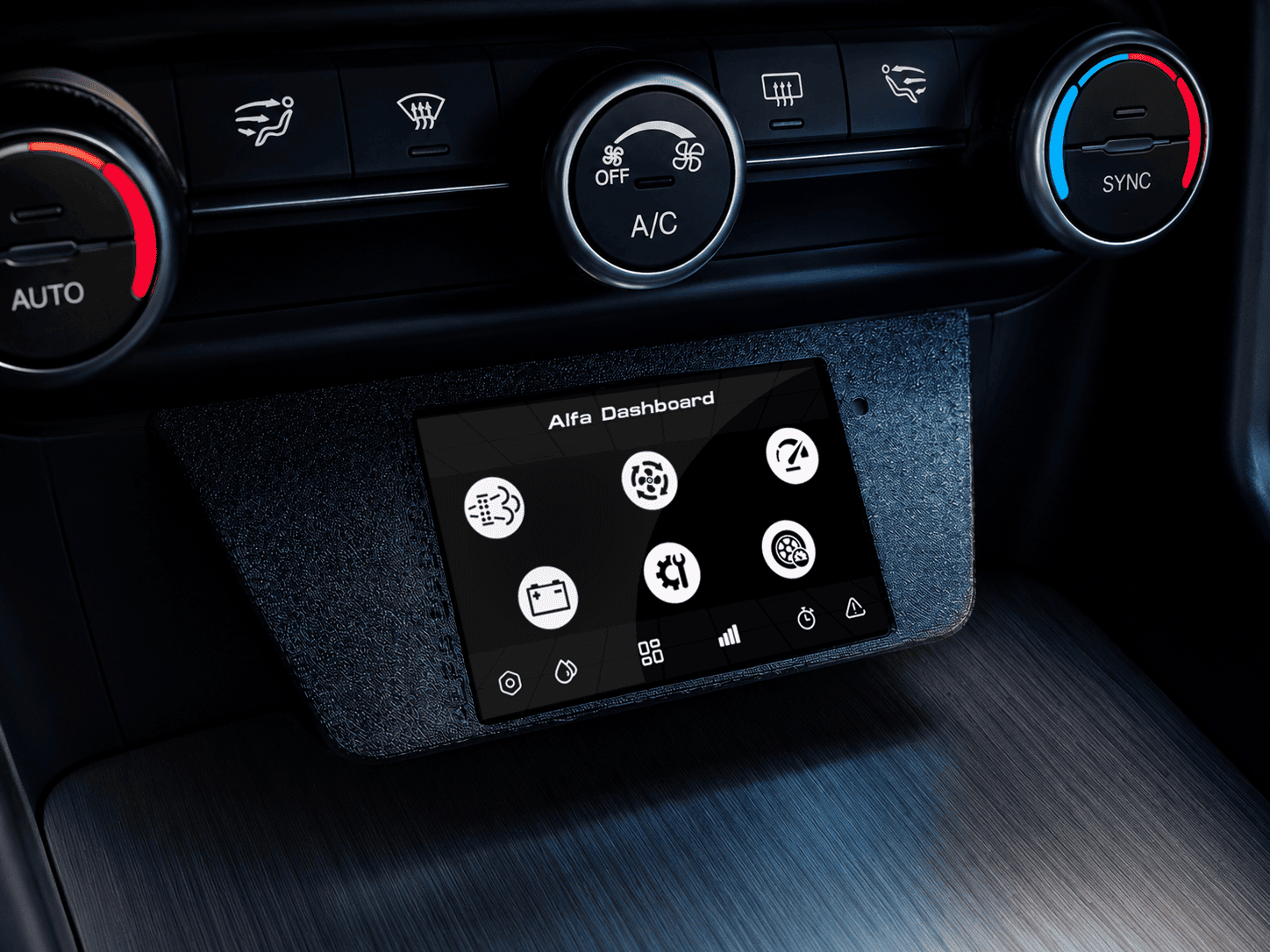

3. Home Dashboard: Accesso rapido a otto schermate: Filtro DPF, Manutenzione, Prestazioni, Batteria, Pneumatici, AdBlue, Errori DTC e Impostazioni.

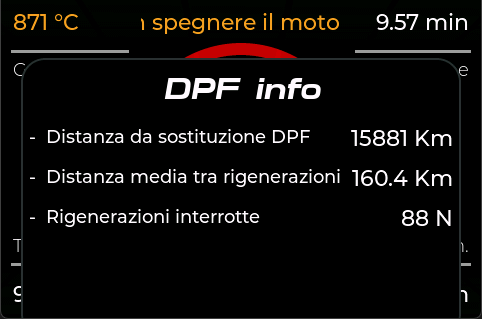

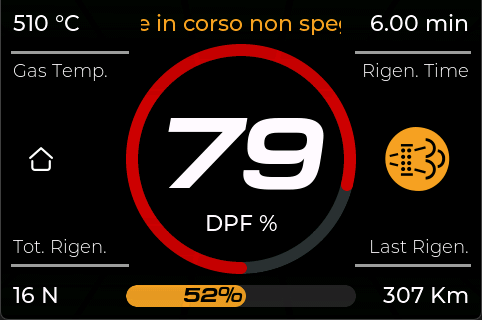

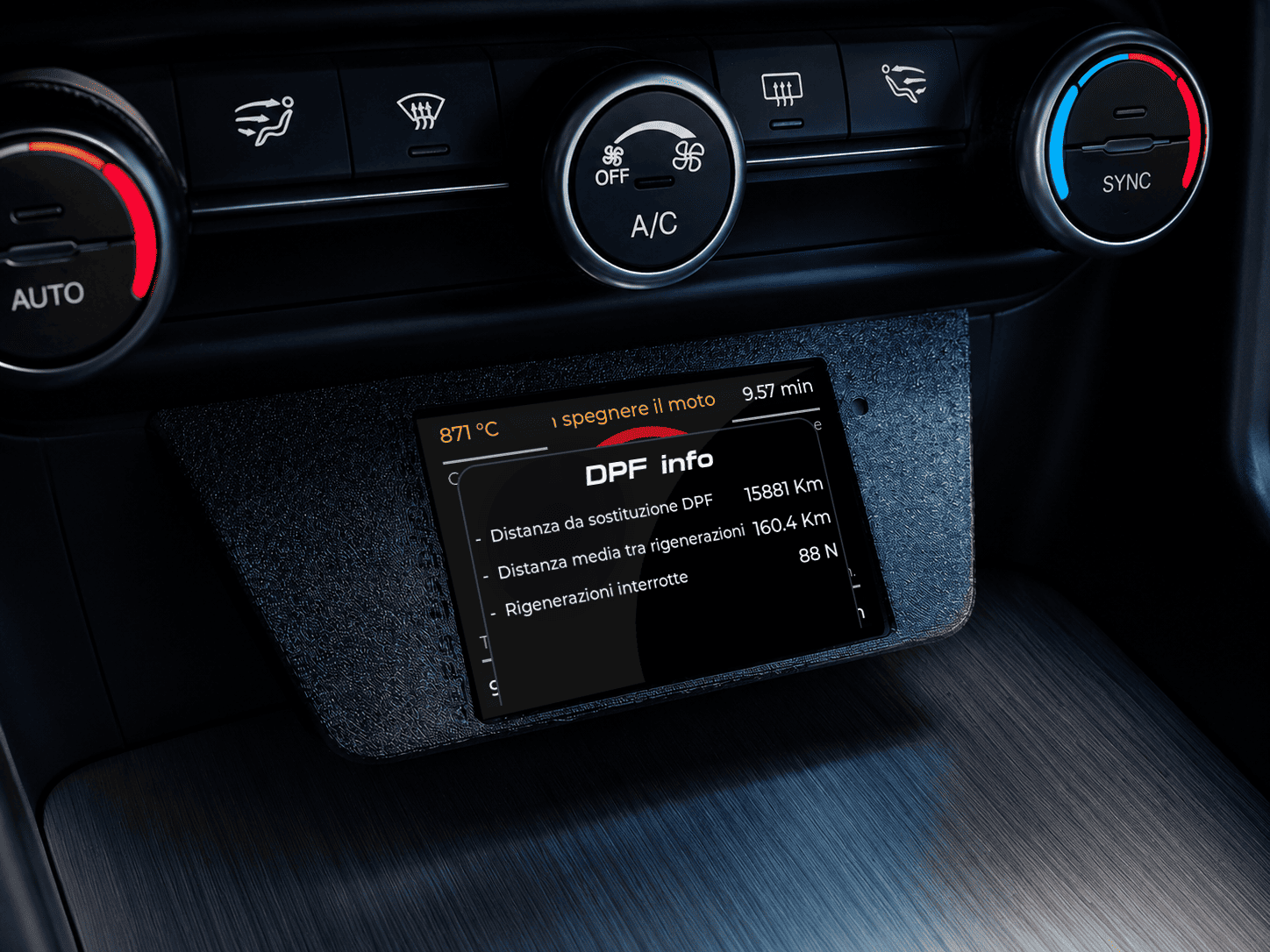

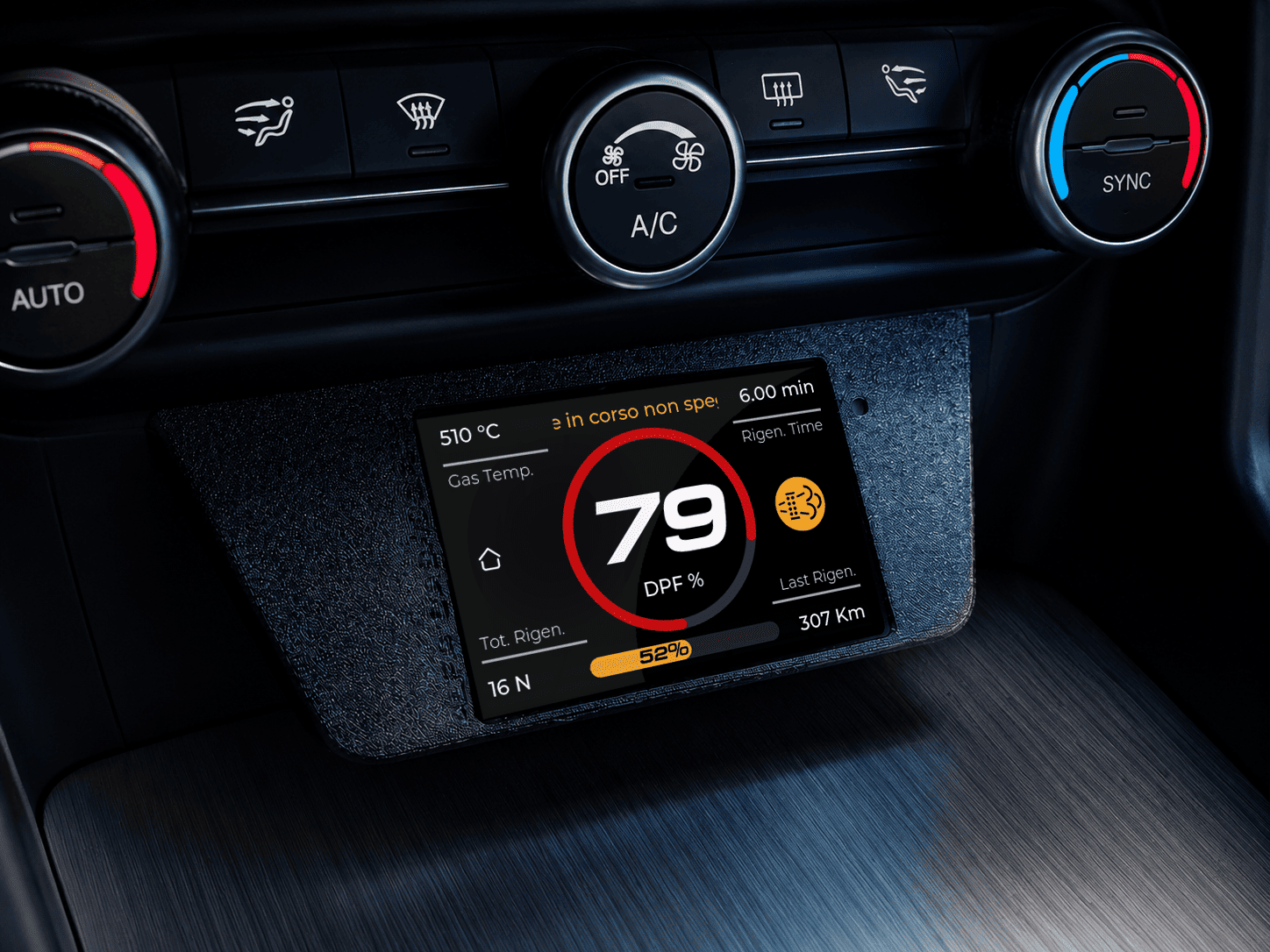

4. Monitoraggio Filtro DPF: Stato di rigenerazione, temperatura gas di scarico, rigenerazioni totali, tempo e distanza dall’ultima rigenerazione, indicatore circolare saturazione DPF, numero di rigenerazioni interrotte, distanza da sostituzione DPF, distanza media tra rigenerazioni.

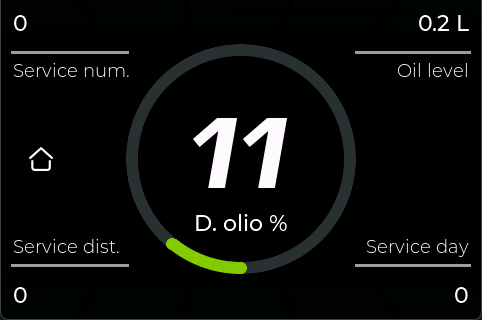

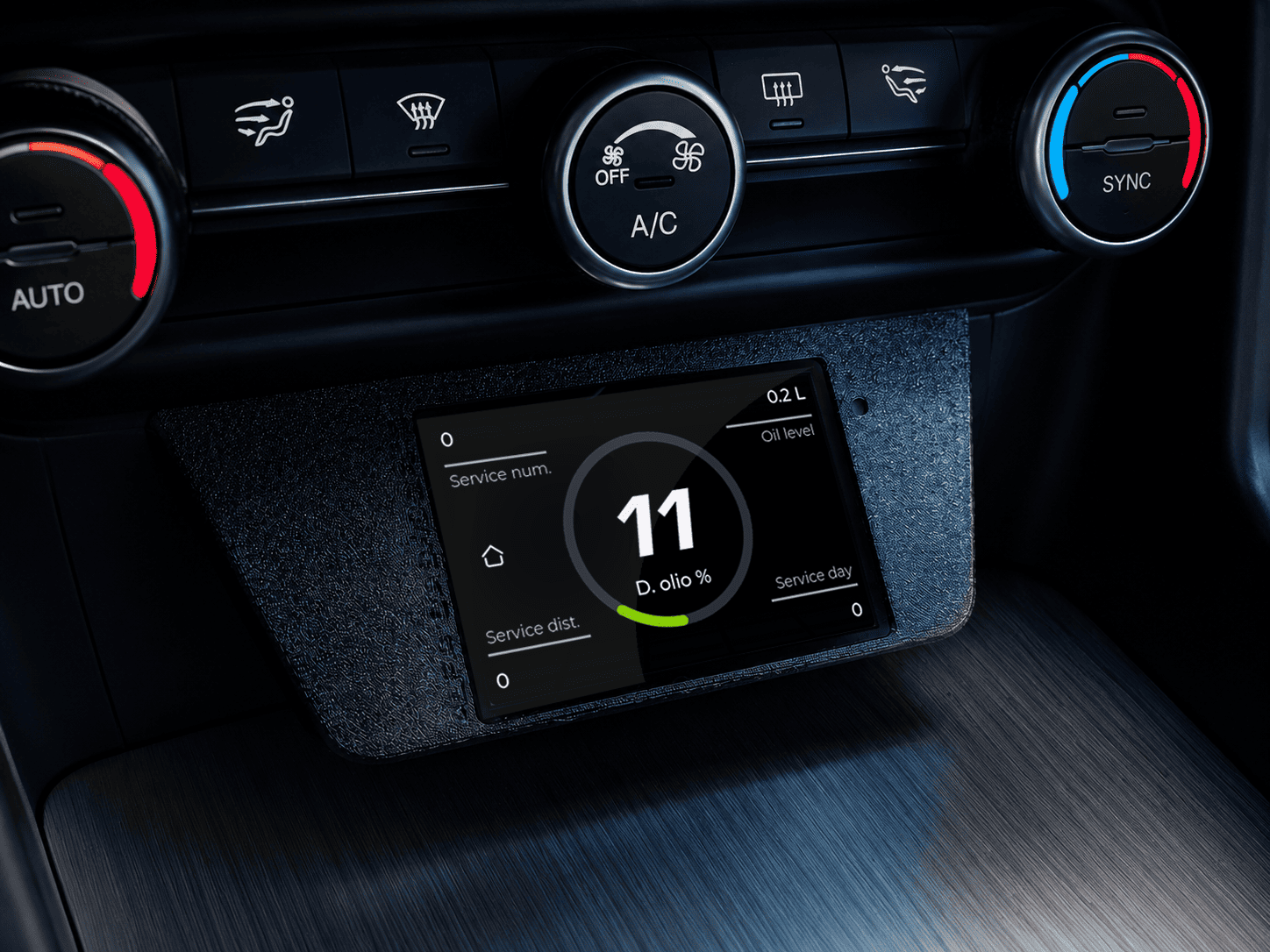

5. Stato Manutenzione: Livello olio, giorni e chilometri al prossimo cambio, numero servizi effettuati.

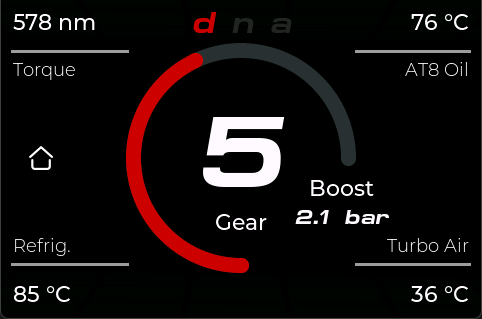

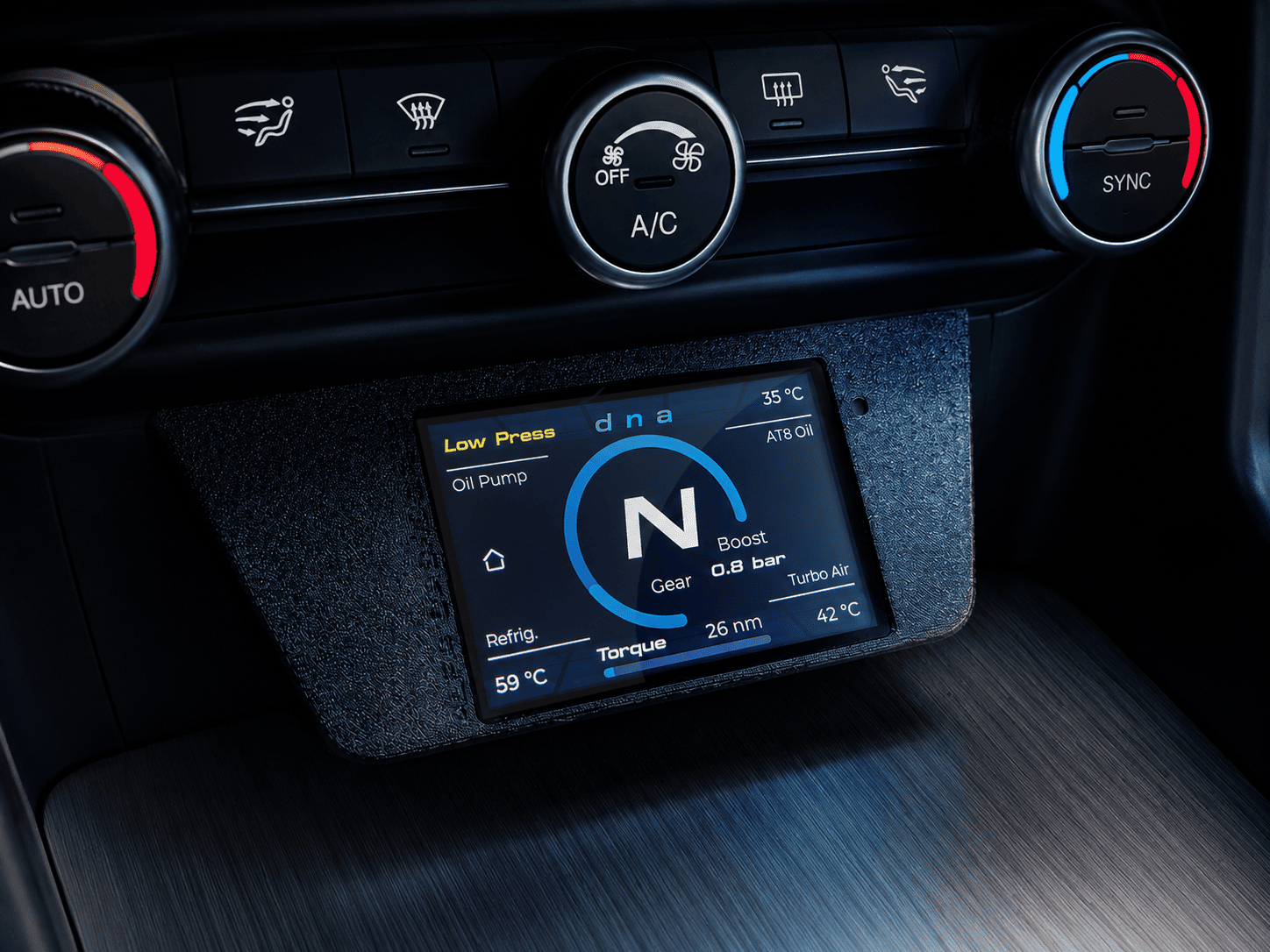

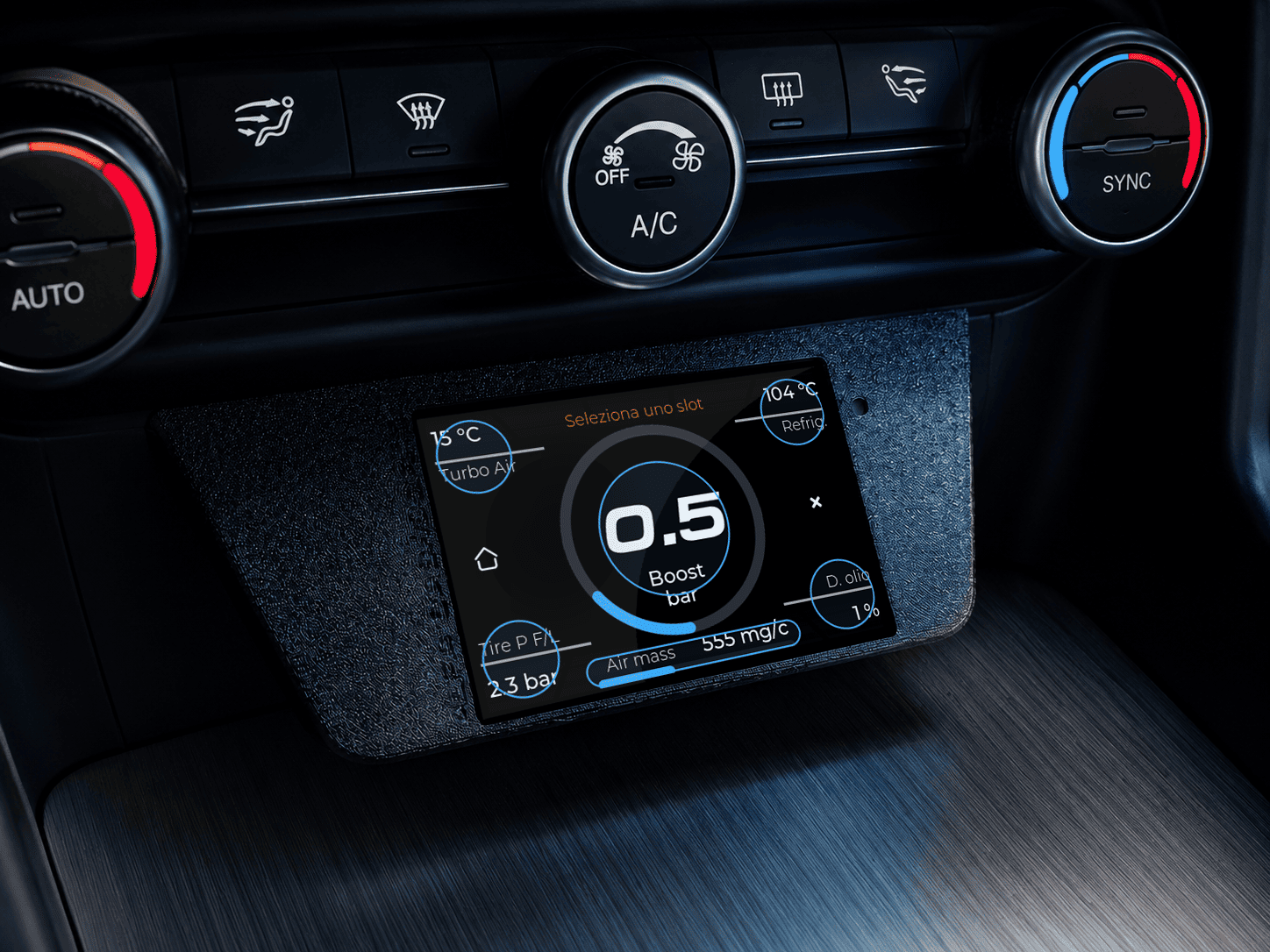

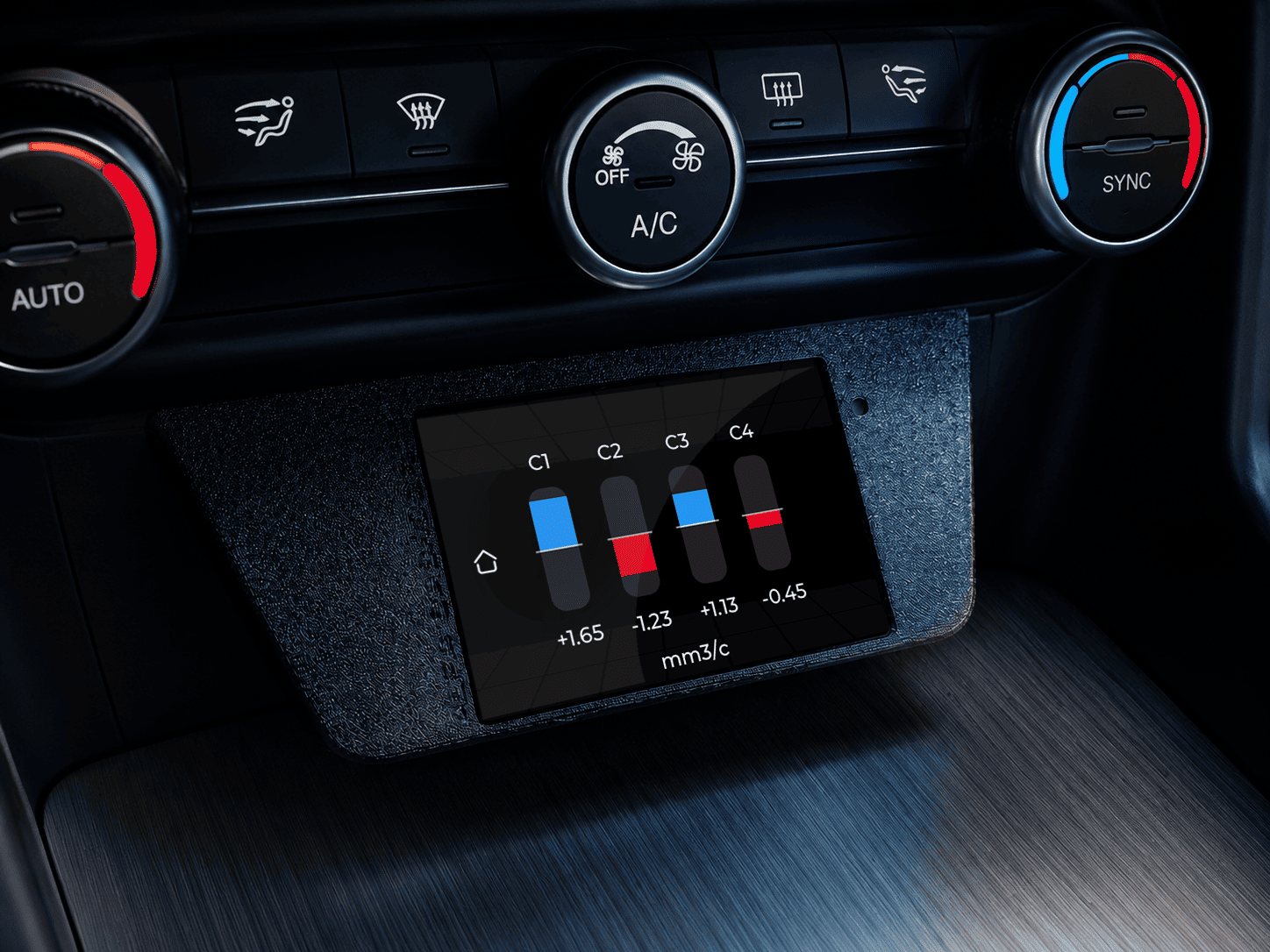

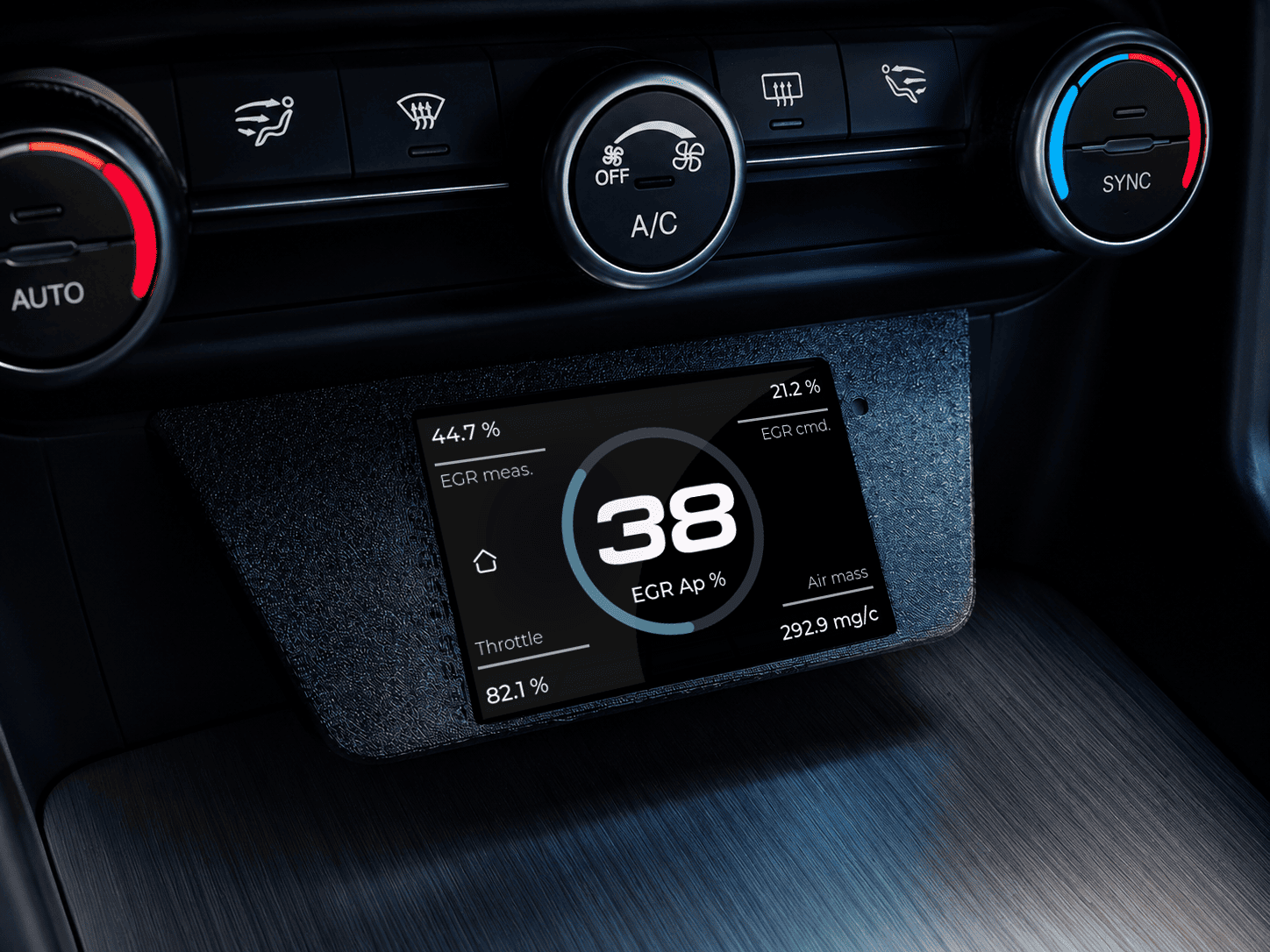

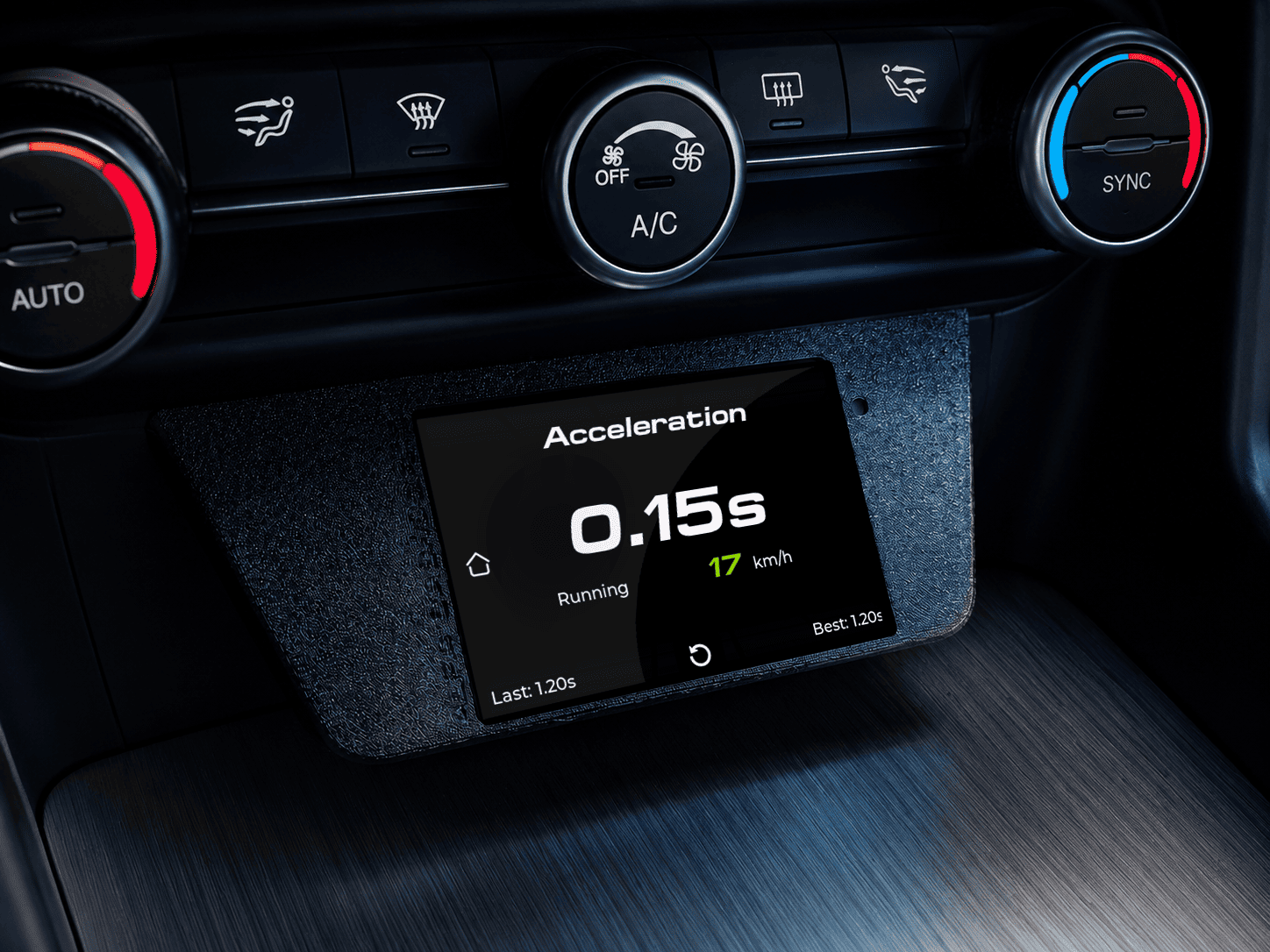

6. Prestazioni e Cambio Marcia: Coppia, marcia attuale, selettore DNA, pressione turbo, temperatura olio cambio e refrigerante.

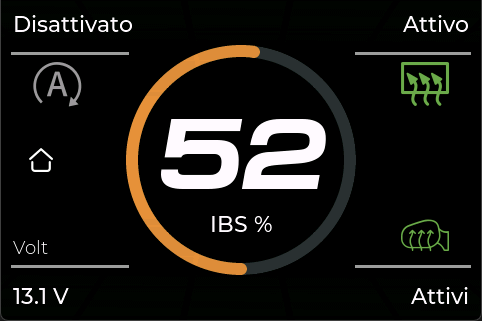

7. Monitor IBS e Sistema 12V: Stato batteria, sistema Start&Stop, lettura tensione in tempo reale e stato dispositivi ausiliari.

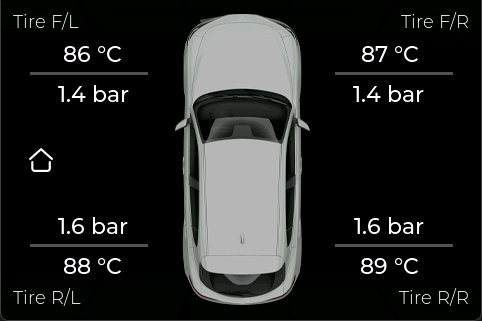

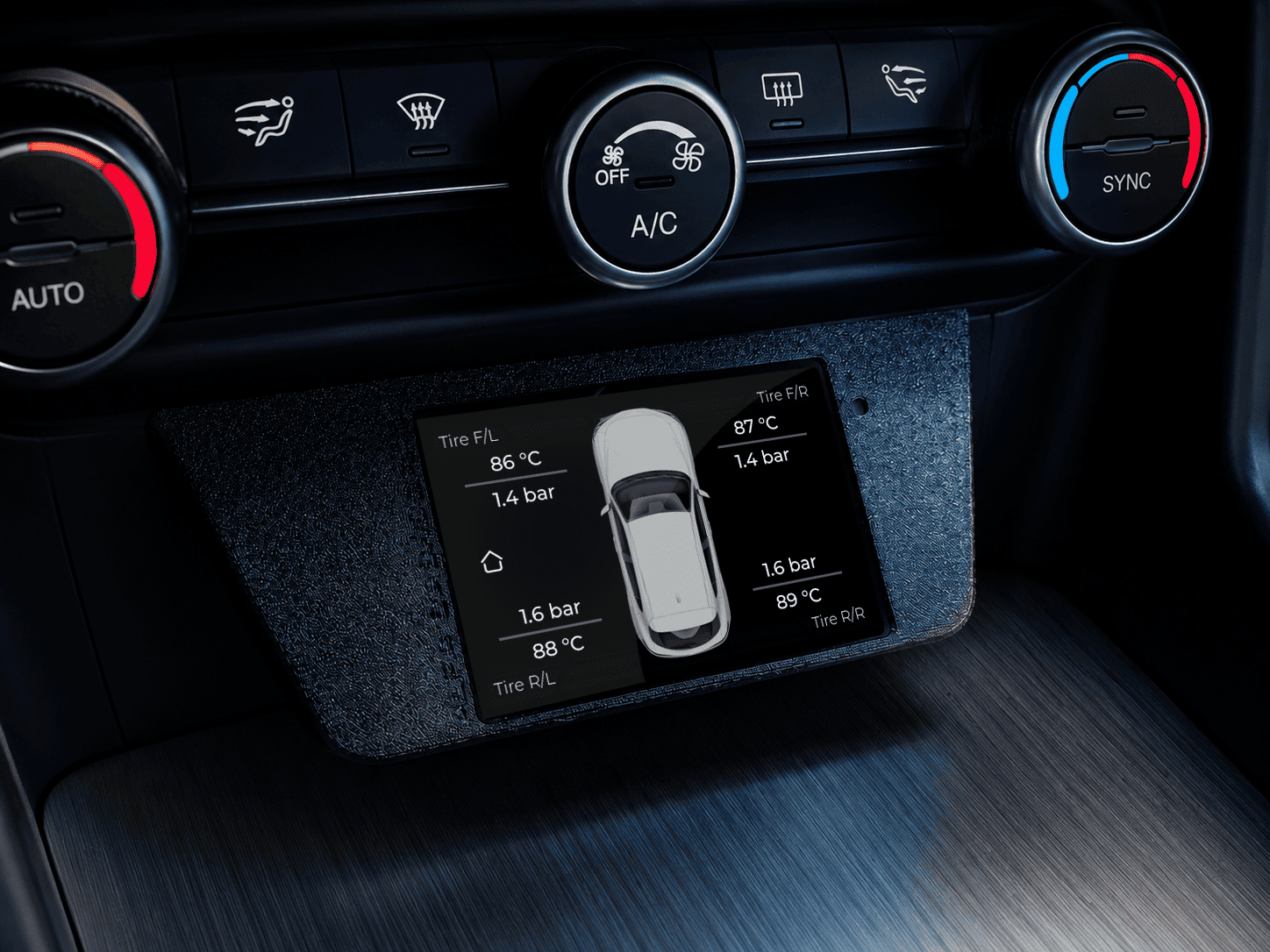

8. Pneumatici e Pressioni: Temperatura e pressione di ogni pneumatico, grafica 3D dell’auto.

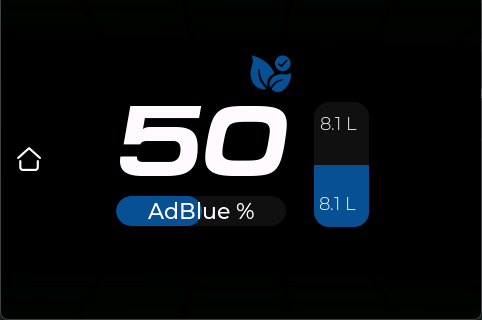

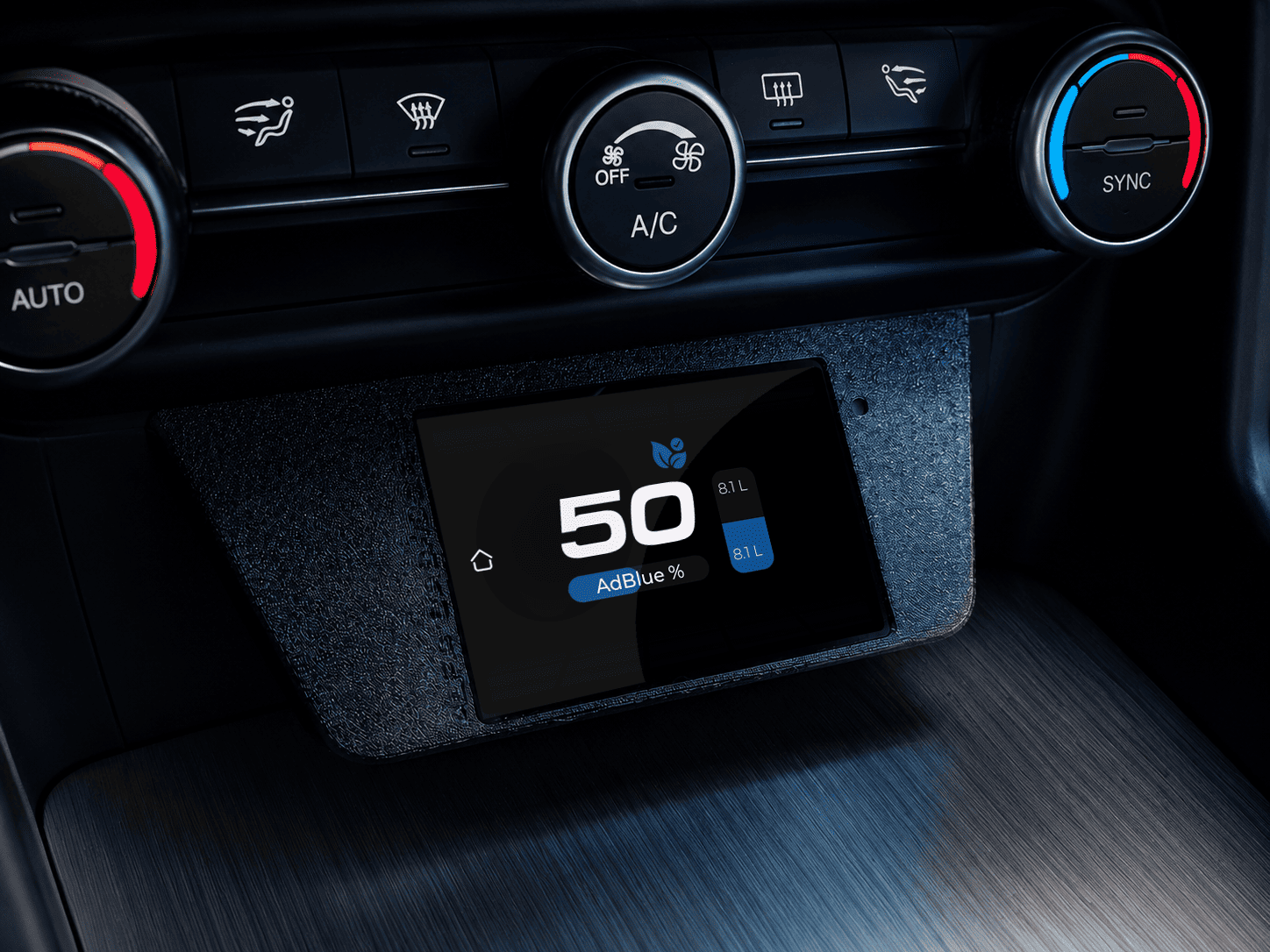

9. Stato AdBlue: Livello percentuale del serbatoio, litri presenti e litri mancanti al pieno.

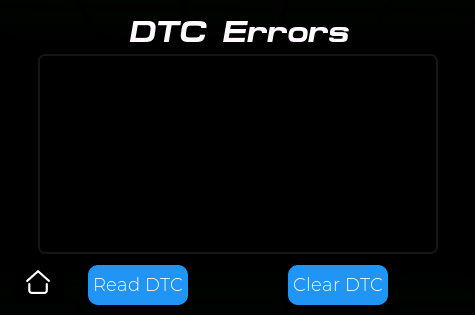

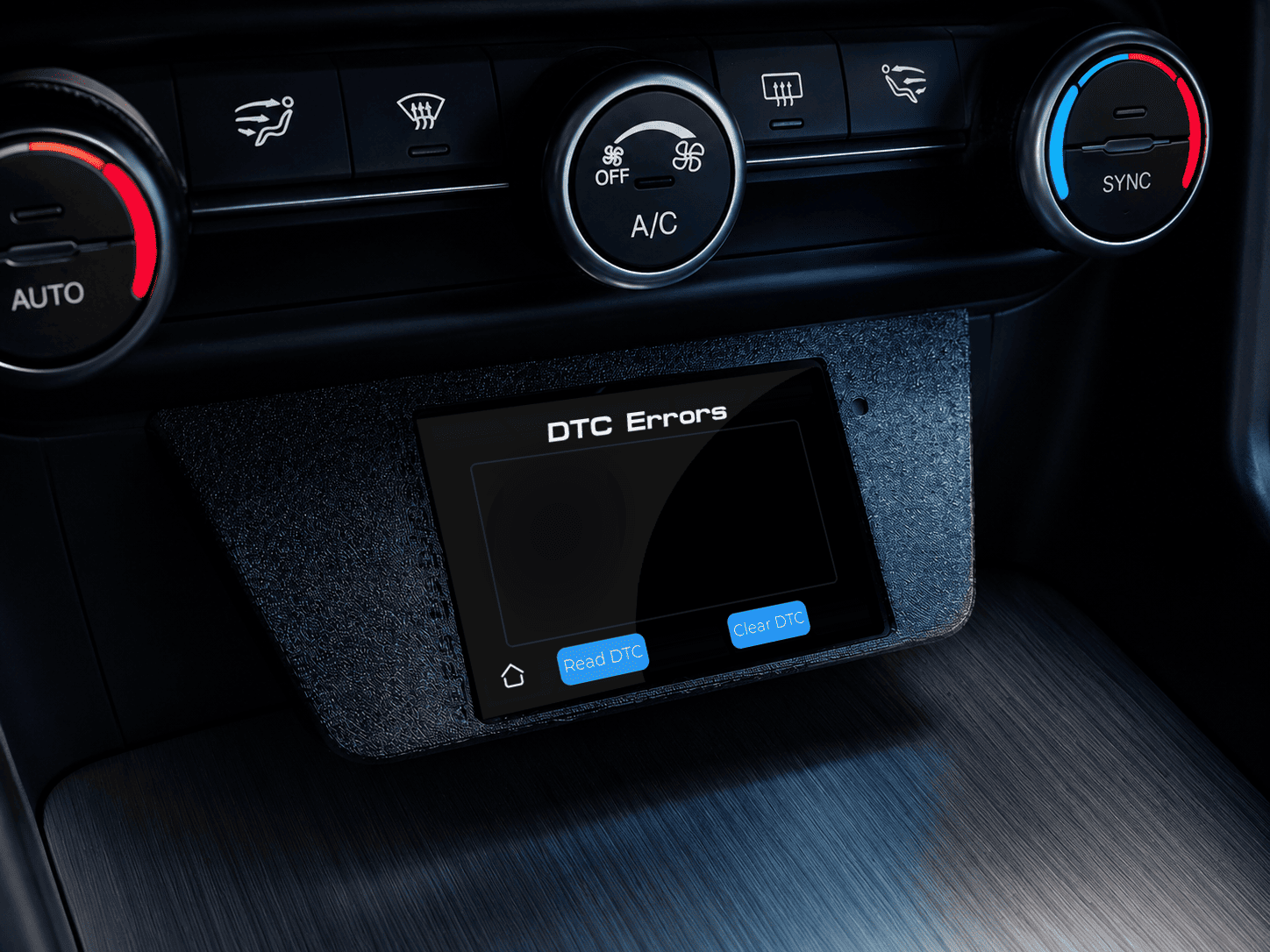

10. Errori DTC: Controllo e cancellazione errori (cancellazione su modelli senza o con Bypass SGW ).

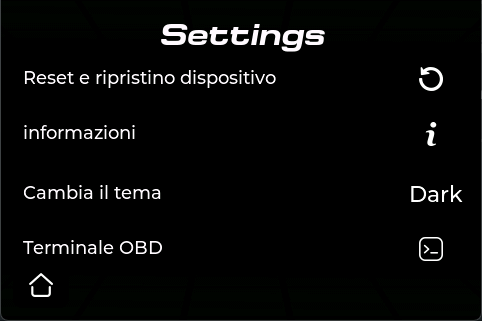

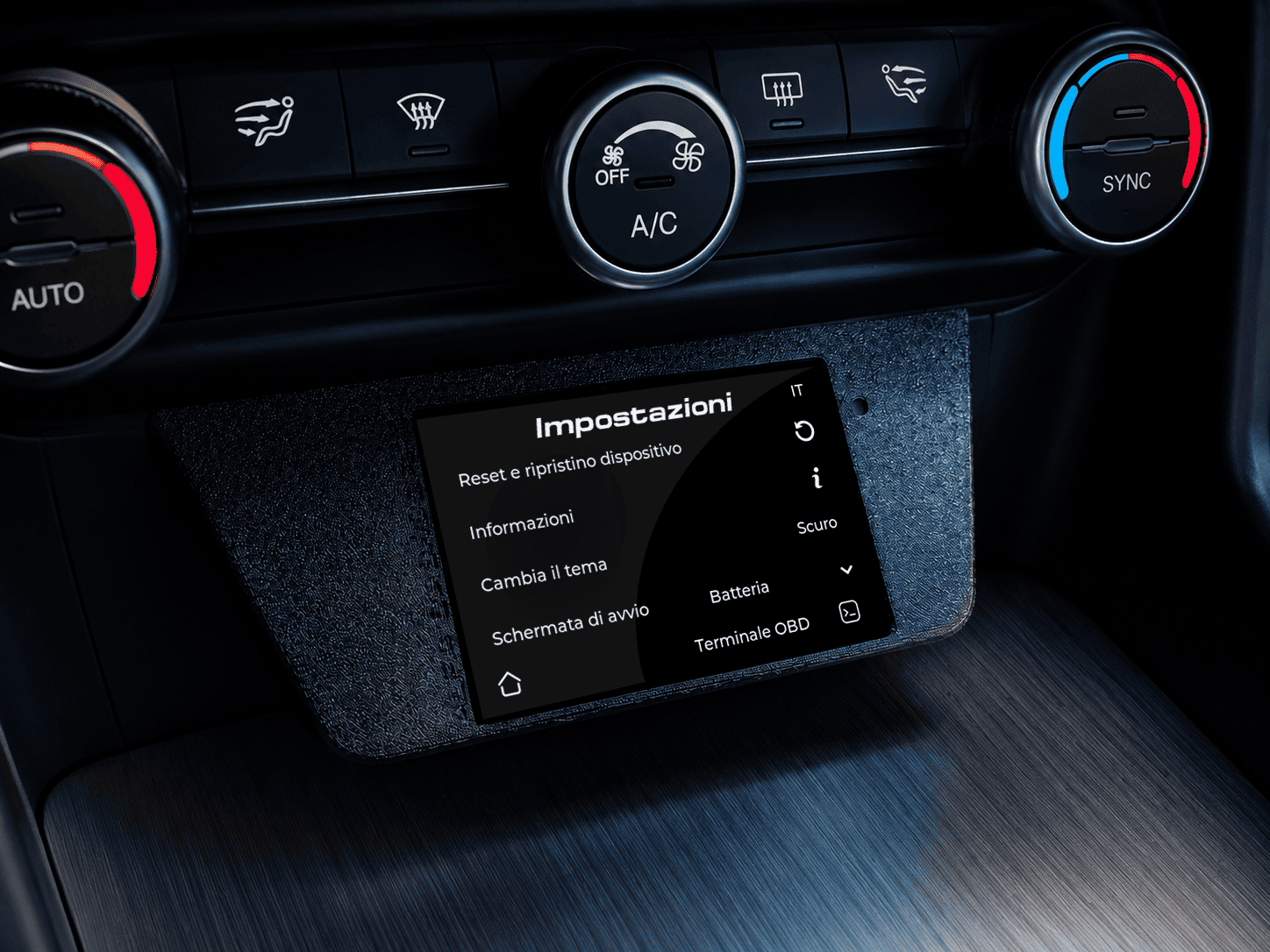

11. Impostazioni: Reset/ripristino dispositivo, info di sistema, cambio tema (chiaro/scuro), selezione della schermata di avvio, impostazione cambio automatico schermata in caso di rigenerazione in corso e terminal OBD.

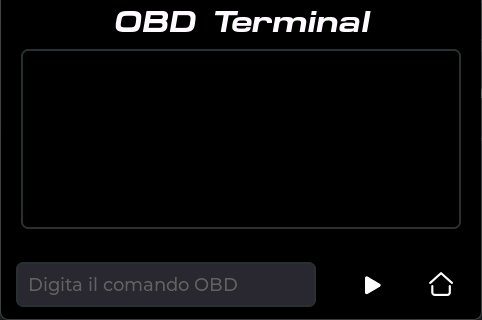

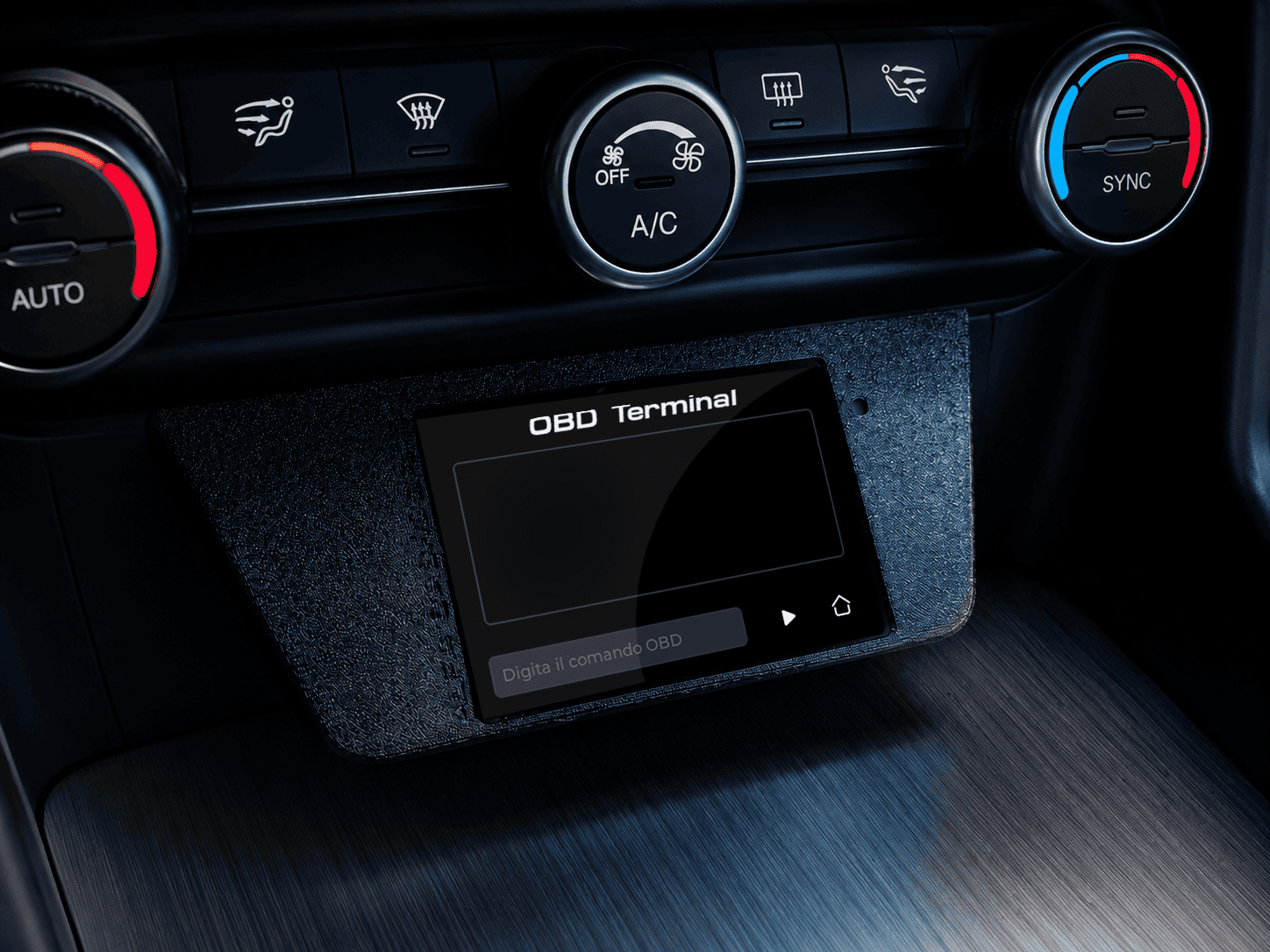

12. Terminal OBD: Terminale ODB per per test avanzati e invio comandi RAW.

Componentistica necessaria:

1. Modulo ESP32 con Touch capacitativo da 3.5":
   • Esp32 AliExpress
   • Esp32 Amazon
2. Cavo da 10 cm micro-USB a 90° to USB:
   • Cavo usb Amazon
3. n°4 viti M2x10 DIN per il montaggio del case:
   • Viti M2x10 DIN Amazon
4. Modulo OBD2 performante, consigliati:
   • Amazon - Vgate vLinker MS Bluetooth MFI OBD2
   • Amazon - Vgate iCar Pro Bluetooth 4.0 (BLE) OBD2
   • Amazon - Vgate iCar Pro Bluetooth 3.0 OBD2
   • Amazon - iLC OBD2 Bluetooth OBD - Testato non personalmente ma da un utente del gruppo
   • Amazon - Vgate OBD Bluetooth, icar 2 BLE4.0 OBD2 - Testato non personalmente ma da un utente del gruppo
   • Amazon - vLinker FD+ OBD2 - Testato non personalmente ma da un utente del gruppo
5. Un pc Windows o Mac per caricare il firmware sul modulo ESP32
6. Drivers idonei per il PC:
   • Drivers ESP32
7. Firmware Alfa Dashboard.
8. Case stampato in 3D.
